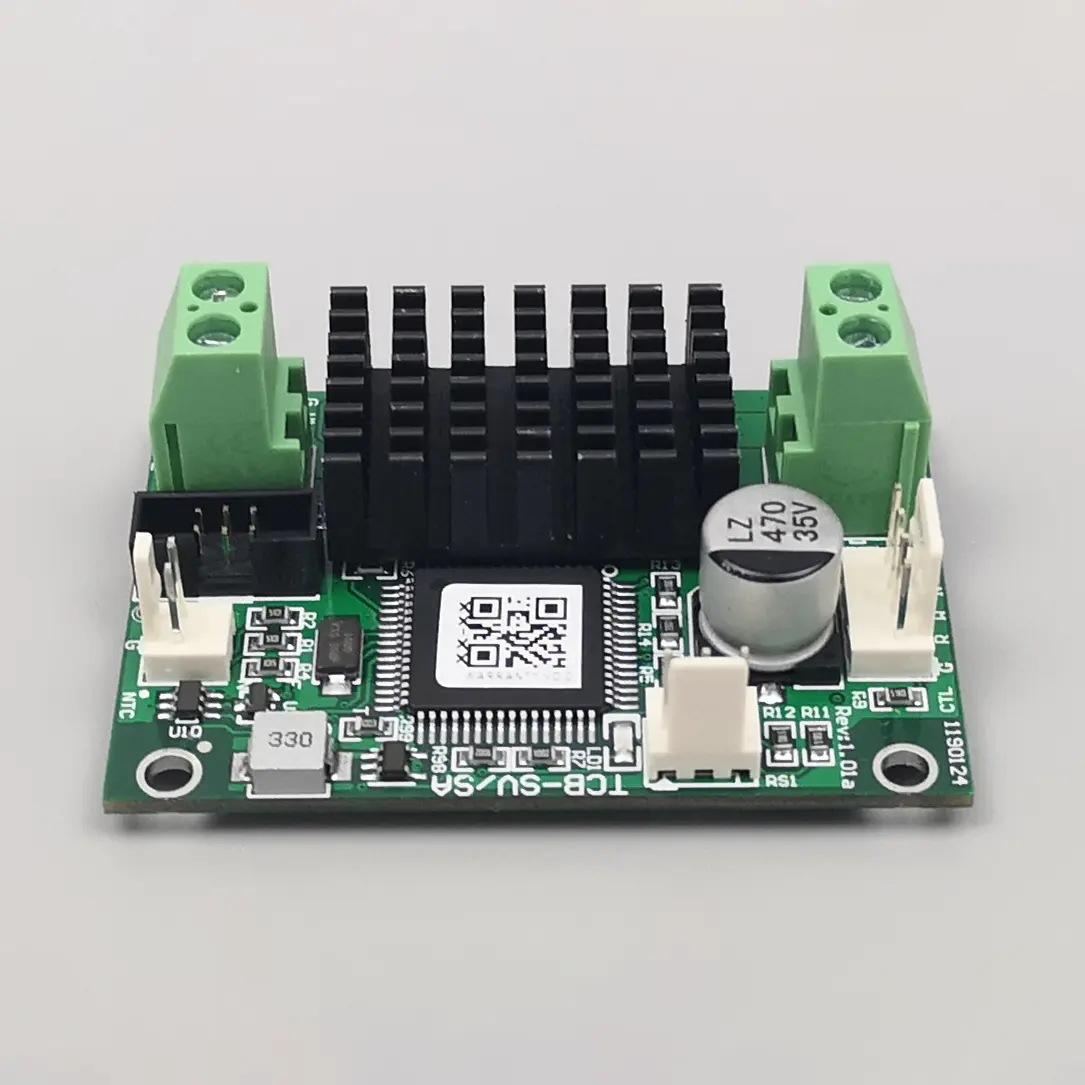

DeTCB-SV temperatuurregelaar voor Micro TEC'sis uitgegroeid tot een gamechanger op het gebied van hyperlokaal thermisch beheer. Deze controller is ontworpen voor ultracompacte thermo-elektrische koelers (TEC's) en levert stroomsturing met hoge resolutie en stabiliteit van minder dan een millikelvin. In deze diepgaande duik onderzoeken we de architectuur, de voor- en nadelen, het gebruik in de echte wereld en beantwoorden we veel voorkomende technische vragen. Fuzhou X-Meritan Technology Co., Ltd. integreert deze controller in de volgende generatie fotonische en biomedische systemen. Of u nu werkt aan LiDAR of DNA-amplificatie, de TCB-SV biedt een aantrekkelijke mix van grootte en nauwkeurigheid.
📋 Inhoud in één oogopslag
🔬 Wat definieert de TCB-SV-temperatuurregelaar voor Micro TEC's?
Hoe presteert de besturingsarchitectuur beter dan PID's voor algemeen gebruik?
De TCB-SV is geen generieke PID; het maakt gebruik van een adaptieve feed-forward-lus plus gelineariseerde uitvoer voor micro-ohm-belastingen. Het richt zich rechtstreeks op de parasitaire weerstand die aanwezig is in geminiaturiseerde Peltier-elementen. Fuzhou X-Meritan Technology Co., Ltd. heeft het getest met dunnefilm-TEC's (tot 2x2 mm) en heeft een rimpel van < 0,002 °C waargenomen. De bipolaire uitgang elimineert de dode band, waardoor het ideaal is voor cryogene of verwarmingscycli in de buurt van de omgevingstemperatuur. Bovendien is deTCB-SV temperatuurregelaar voor Micro TEC'somvat I2C en analoge interfaces, zodat het naadloos in compacte instrumenten past.
⚙️ Belangrijkste mogelijkheden: hoe TCB-SV de micro-TEC-prestaties naar een hoger niveau tilt
Welke stabiliteitscijfers kunnen ingenieurs verwachten van micro-TEC's?
In samenwerking met early adopters,Fuzhou X-Meritan Technologie Co., Ltd.gedocumenteerde langetermijndrift onder ±0,005°C gedurende 24 uur met behulp van een 0,8 A micro TEC. De controller maakt gebruik van 24-bits ADC-detectie en een snel PWM-afvlakkingsfilter. Zelfs bij thermische belastingen van slechts 0,2 J/K treedt er geen oscillatie op. In de onderstaande tabel wordt de TCB-SV vergeleken met conventionele temperatuurregelaars:
| Parameter |
TCB-SV (Micro TEC geoptimaliseerd) |
Standaard tafelcontroller |
| Min. TEC huidige resolutie |
0,5mA |
5–10 mA (typisch) |
| Temperatuurstabiliteit (bereik van 10 mK) |
±0,002°C |
±0,05°C |
| Vormfactor |
Module van 30 x 30 mm |
½‑rek 4U |
| Bipolaire / lineaire uitgang |
Ja, naadloze nuldoorgang |
Vaak unipolair of relais |
📊 TCB-SV-temperatuurregelaar: voordelen en beperkingen
Waarom ervoor kiezen – en waar moet je voorzichtig mee zijn?
| ✅ Sterke punten |
⚠️ Afwegingen |
- Ultrafijne stroomresolutie (ideaal voor µTEC's)
- Extreem weinig ruis: < 1 µV bij sensor
- Adaptieve PID met respons op microseconden
- Compacte SMD-montage, eenvoudige inbouw
- Brede voeding 5-28 V, hoog rendement
|
- Max. uitgangsvermogen 2 A (niet voor grote TEC's)
- Vereist firmware-afstemming voor exotische TEC's
- Geen ingebouwd grafisch display (alleen op afstand)
- Gevoelig voor de lay-out van de ingangscapaciteit
- Hogere kosten dan standaard aan-uit-controllers
|
Ondanks de hogere initiële investering,Fuzhou X-Meritan Technologie Co., Ltd.benadrukt dat de totale eigendomskosten dalen als gevolg van energiebesparingen en verminderde thermische iteraties bij de afstemming van fotonica.
🔄 Dynamisch thermisch fietsen met micro-TEC's
Kan de TCB-SV snel wisselend verwarmen/koelen aan zonder door te schieten?
Ja – een van de baanbrekende kenmerken van deTCB-SV temperatuurregelaar voor Micro TEC'sis de “thermische snelheid feed-forward”. Bij PCR- of lasergolflengtestabilisatie moet u vaak snel schakelen tussen verwarmen en koelen. De TCB-SV anticipeert op de Peltier-omkering en compenseert de tegen-EMK. Fuzhou X-Meritan Technology Co., Ltd. demonstreerde een zwenksnelheid van 5°C/s op een 3x3 mm TEC met <3% overshoot. Dit maakt het perfect voor kwantumcascadelaserverpakkingen en microfluïdische thermische cyclers.
🏭 Applicatiepanorama: waar TCB‑SV het verschil maakt
Welke geavanceerde vakgebieden profiteren het meest?
-
Optische zendontvangers– DWDM-lasertemperatuurstabilisatie (micro TEC in vlinderpakketten).
-
Medische diagnostiek– Isothermische versterkingschips (LAMP) vereisen een nauwkeurigheid van ±0,1°C.
-
Ruimte / ruimtevaart– Miniatuur IR-detectoren die koelen met een laag energieverbruik.
-
Laboratorium instrumentatie– Microcalorimetrie, waarbij een lage thermische massa cruciaal is.
Fuzhou X-Meritan Technologie Co., Ltd. levert de TCB-SV aan onderzoekslaboratoria die kwantumsensoren ontwikkelen, omdat het EMC-profiel uitzonderlijk schoon is.
❓ Veelgestelde vragen (TCB‑SV & micro TEC's)
Werkt TCB-SV met TEC-stromen van minder dan milliampère?
Absoluut. De uitgangstrap van de TCB-SV is lineair tot 0,2 mA, dankzij een 16-bits DAC en een nauwkeurige op-amp-driver. Veel micro-TEC's, vooral die voor sensorkoeling, vereisen stromen van minder dan 10 mA. De controller handhaaft de lineariteit, zelfs op deze lage niveaus, en vermijdt de “crossover-vervorming” die te zien is in H-brugontwerpen. Fuzhou X‑Meritan Technology Co., Ltd. biedt toepassingsinformatie voor het kalibreren van de detectieweerstand om de nauwkeurigheid onder 1 mA te maximaliseren.
Welke soort temperatuursensorinterfaces zijn compatibel?
De TCB-SV ondersteunt standaard PT100/1000 RTD's, NTC-thermistors (met linearisatietabellen) en zelfs solid-state sensoren zoals AD590 of LM335 via de configureerbare analoge front-end. Het bevat een 24-bit delta-sigma ADC met programmeerbare bekrachtigingsstroom. Voor micro-TEC-toepassingen adviseren wij het gebruik van kleine NTC-chipthermistors (maat 0201) om de thermische vertraging te verminderen. Fuzhou X-Meritan Technology Co., Ltd. kan vooraf afgestemde thermistorcurven leveren om de integratie te versnellen.
Kan ik meerdere TCB-SV-controllers in serie schakelen voor micro-TEC-besturing in meerdere zones?
Ja, de TCB‑SV beschikt over een I²C/SMBus-interface met configureerbare adressering. U kunt maximaal 16 apparaten op één enkele bus bedienen, waardoor u eenvoudig meerkanaalssystemen kunt bouwen voor golfgeleiderroosters of microplaatthermocyclers. De host kan temperatuurtelemetrie lezen en instelpunten individueel schrijven. Fuzhou X‑Meritan Technology Co., Ltd. biedt een Python-bibliotheek en een GUI voor snelle prototyping.
Kan de TCB‑SV-firmware worden geüpgraded voor toekomstige TEC-materialen?
Zeker. Het heeft een in-application programming (IAP) bootloader via UART/I²C. Wanneer er nieuwe dunnefilm-TEC's met verschillende impedantie- of Seebeck-coëfficiënten verschijnen, kunt u de PID- en linearisatietabellen bijwerken. Fuzhou X-Meritan Technology Co., Ltd. brengt regelmatig firmwarepatches uit die de adaptieve versterkingsplanning voor nieuwe micro-TEC's verbeteren. Dit maakt uw investering toekomstbestendig.
Welke beschermingen biedt TCB-SV voor delicate micro-TEC's?
Het beschikt over programmeerbare stroombegrenzing, thermische uitschakeling en een zachte start die inschakelstroom voorkomt. De controller bewaakt voortdurend de TEC-spanning en kan in minder dan 100 µs open circuit- of kortsluitingsomstandigheden detecteren en vervolgens de uitgang uitschakelen. Dit beschermingsniveau is essentieel voor dure micro-TEC's die zijn ingebed in medische of ruimtevaarthardware.
📚 Referenties & technische bronnen
- 🔗 Fuzhou X‑Meritan Technology Co., Ltd. – TCB‑SV productoverzicht en witboek (2025)
- 🔗 IEEE Transactions on Components, Packaging and Manufacturing Technology: “Micro TEC-controllers voor co-packaged optics” (Vol. 13, 2024) https://ieee.org/microTEC-tcbsv
- 🔗 Journal of Thermal Analysis: “Sub-millikelvin-controle met geminiaturiseerde Peltier-apparaten” (2023) – https://link.springer.com/article/... (anker)
- 🔗 Toepassingsnota AN‑102:Aansturen van micro-TEC's zonder oscillatiedoor Fuzhou X‑Meritan Technology Co., Ltd. (beschikbaar op aanvraag)
DeTCB-SV temperatuurregelaar voor Micro TEC'sis klaar voor uw evaluatie.Fuzhou X-Meritan Technology Co., Ltd. biedt gratis ontwerpbeoordelingen, voorbeeldeenheden en technisch advies. Neem contact met ons opnu.
