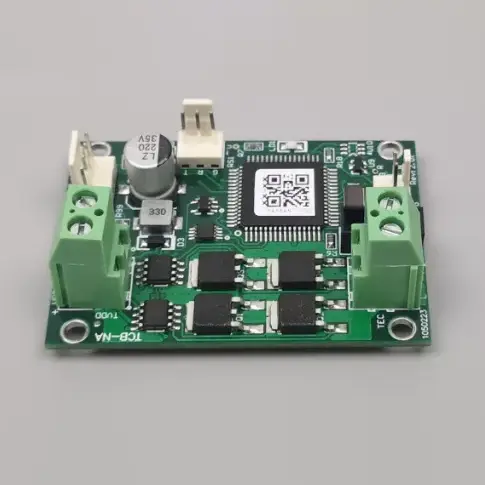

X-Meritan is een professionele TCB-NA-temperatuurregelaar van Chinese kwaliteit voor standaardkoelers. Ontworpen voor hoge kosten-prestaties en betrouwbaarheid, is de High Precision TCB-NA temperatuurregelaarkaart een ideale oplossing voor het stabiliseren van laserdiodes en diverse slimme huishoudelijke apparaten. Door gebruik te maken van onze gevestigde productie-expertise in China, biedt X-Meritan wereldwijde partners een duurzame TCB-NA Semiconductor Cooler Board voor temperatuurregeling die functionele veelzijdigheid in evenwicht brengt met toegankelijke prijzen.
De TCB-NA-temperatuurregelaar voor standaardkoelers, geproduceerd door X-Meritan als Chinese leverancier, is een veelzijdige thermische beheermodule die is ontworpen voor algemene industriële en commerciële koelvereisten. Deze TCB-NA-temperatuurregelaar voor standaardkoelers maakt nauwkeurige regeling mogelijk via een bidirectionele regelarchitectuur, waardoor naadloze overgangen tussen verwarmings- en koelmodi mogelijk zijn. Als vertrouwde oplossingspartner heeft X-Meritan deze serie geoptimaliseerd om effectief te werken met standaardvoedingen, en biedt een gebruiksvriendelijke ASCII seriële interface die een eenvoudige integratie in bestaande hardware-ecosystemen garandeert.
|
Parameter |
Specificatie |
|
Voedingsspanning van de kaart |
4,5–27 V (moet overeenkomen met de TEC-spanning) |
|
TEC-spanning |
5V–27V (moet ≥ voedingsspanning zijn) |
|
TEC-stroom |
0–10A |
|
Temperatuursensor |
10K NTC (standaard B-waarde: 3950; werkelijke B-waarde is onbeperkt – heeft alleen invloed op de absolute temperatuur, niet op de regelnauwkeurigheid) |
|
Nauwkeurigheid van temperatuurregeling |
±0,1°C |
|
Temperatuurnauwkeurigheid instellen |
±0,1°C |
|
Temperatuurmeetbereik |
-30°C tot +147°C |
|
Controle temperatuurbereik |
-20°C tot +100°C |
|
Standaard fabrieksingestelde temp. |
25°C (aanpasbaar op aanvraag) |
|
Afmetingen (L × B × H) |
60 mm × 42 mm × 26,5 mm (22 mm boven bord, 1,5 mm PCB-dikte, pinnen ≤3 mm onder) |
Bidirectioneel thermisch beheer
Ondersteunt zowel verwarmings- als koelmodi met flexibele configuratie van TEC-parameters, waardoor deze kan worden aangepast aan een breed scala aan omgevingsomstandigheden en doeltemperaturen.
Gestandaardiseerde seriële communicatie
Temperatuurinstellingen en realtime monitoring worden eenvoudig beheerd via een standaard ASCII-protocol, compatibel met gangbare seriële tools zoals Windows HyperTerminal voor snelle implementatie.
Uitgebreide signaalinterface
Inclusief speciale uitgangen voor alarmsignalen en "gereed"-status, naast een stuuringang voor TEC-uitschakeling, waardoor het veiligheids- en automatiseringspotentieel van het totale systeem wordt vergroot.
Stabiele AAN/UIT-regeling
Maakt gebruik van een beproefde controlemethode om betrouwbaar temperatuurbehoud te garanderen, waardoor een consistente thermische omgeving wordt geboden voor gevoelige componenten zoals laserdiodes en laboratoriumapparatuur.
Hoge kosten-prestatieverhouding
Ontworpen om essentiële besturingsfuncties met hoge precisie te leveren en tegelijkertijd een economisch haalbare keuze te blijven voor grootschalige industriële toepassingen en de productie van slimme apparaten.
De TCB-NA-temperatuurregelaar voor standaardkoelers werkt met behulp van een eenvoudige maar effectieve AAN/UIT-besturingslogica, op maat gemaakt voor standaard thermo-elektrische koelers. Het systeem bewaakt de temperatuur via een aangesloten sensor en vergelijkt deze via de interne processor met het door de gebruiker gedefinieerde instelpunt. Op basis van deze afwijking beheert de controller de stroomtoevoer naar de TEC op een bidirectionele manier, waarbij de stroom wordt omgekeerd om indien nodig te schakelen tussen verwarming en koeling. Hoewel dit model robuuste stabiliteit biedt voor standaardtoepassingen, is het ontworpen met het oog op eenvoud, waardoor de uitgangsspanning de ingangsvoeding rechtstreeks kan volgen om de vermogensafgifte aan de koelelementen te maximaliseren.
Vraag: Wat zijn de kritische overwegingen met betrekking tot de voedingsspanning voor de TCB-NA?
A: In tegenstelling tot onze geavanceerde NE- of NC-serie heeft de TCB-NA-temperatuurregelaar voor standaardkoelers geen interne uitgangsspanningsbeperking. Daarom moet u ervoor zorgen dat de voedingsspanning lager is dan of gelijk is aan de nominale spanning van uw TEC om overbelasting van componenten te voorkomen.
Vraag: Welke invloed heeft de TCB-NA op de stabiliteit van het systeem?
A: De door deze controller gebruikte schakelmethode kan de rimpel van de aangesloten schakelende voeding vergroten. Als uw systeem andere kaarten bevat die gevoelig zijn voor elektromagnetische interferentie, raden we u aan de TCB-NA afzonderlijk van stroom te voorzien om de gegevensintegriteit en kaartstabiliteit te behouden.
Vraag: Wanneer moet ik de TCB-NA verkiezen boven het TCB-NE-model?
A: De TCB-NA-temperatuurregelaar voor standaardkoelers is perfect voor toepassingen waarbij kostenefficiëntie en standaardprecisie de prioriteiten zijn. Als uw project maximale energie-efficiëntie of een veel hogere temperatuurresolutie vereist, raden wij u aan te upgraden naar de TCB-NE-serie.
1. In tegenstelling tot veel distributeurs heeft X-Meritan een eigen fabriek in China, waardoor we direct toezicht kunnen houden op het gehele productieproces: van de PCB-assemblage tot de uiteindelijke kalibratie van elke TCB-NA-eenheid.
2. Met meer dan jarenlange ervaring in de sector van thermisch beheer hebben we onze controllers geoptimaliseerd op basis van feedback uit de praktijk van de laserdiode- en medische instrumentatie-industrie, waardoor een hardwareontwerp is gewaarborgd dat prioriteit geeft aan duurzaamheid op de lange termijn.
3. Wanneer u met ons overlegt, spreekt u rechtstreeks met de engineers die de hardware ontwerpen. We bieden nauwkeurige technische begeleiding op het gebied van stroomrimpelbeheer en spanningsafstemming om het risico op TEC-overbelasting te voorkomen.
4. Door het beheer van een professioneel overzees logistiek team en het bijhouden van een constante voorraad standaardcomponenten, verkorten we effectief de inkoopcycli en bieden we concurrerender prijzen dan traditionele internationale retailers.
5. Onze producten worden vervaardigd onder strenge industriële normen, waardoor wordt gegarandeerd dat de TCB-NA-temperatuurregelaar voor standaardkoelers consequent voldoet aan de vereisten voor elektromagnetische compatibiliteit (EMC) die nodig zijn voor complexe systeemintegratie.
