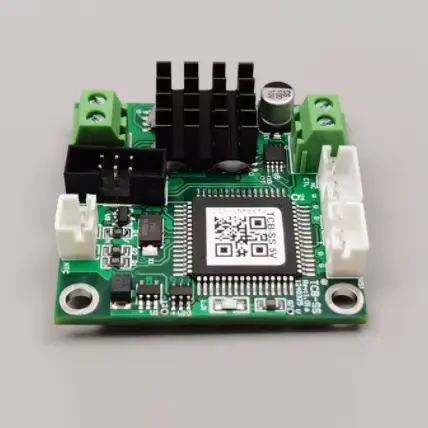

X-Meritan is een professionele TCB-SS-temperatuurregelaar van Chinese kwaliteit met ultracompact formaat en ontworpen voor Micro TEC's-leverancier. Voor uiterst nauwkeurige optica en miniatuurdetectieapparatuur biedt de compacte TCB-SS-temperatuurregelaar voor Micro TEC's een stabiele thermische omgeving met een resolutie van 0,01 °C. Door deze gespecialiseerde borden in onze fabriek in China te produceren, zorgt X-Meritan ervoor dat wereldwijde ontwikkelaars toegang hebben tot toonaangevende geminiaturiseerde besturingstechnologie voor gevoelige elektronische toepassingen.
De geavanceerde TCB-SS Temp Controller met ultracompact formaat en ontworpen voor Micro TEC's van X-Meritan is een vlaggenschipoplossing voor extreme miniaturisatie en precisie. Deze TCB-SS TEC thermo-elektrische koeler voor temperatuurregeling maakt gebruik van een dure, speciale geïntegreerde schakeling (IC) om professionele PID-prestaties te leveren binnen een footprint van 4 cm x 4 cm. Als gespecialiseerde fabrikant heeft X-Meritan dit bord geoptimaliseerd voor Micro TEC's, waardoor zelfs de meest beperkte ruimte kan profiteren van continue uitgangsaandrijvingen en ultralage ruisinterferentie.
|
Voedingsspanning bord (DC) |
5V ±10% |
|
Uitgangsefficiëntie |
>94% |
|
TEC-spanning |
4,5 V (standaard) |
|
TEC-stroom |
3A (maximaal) |
|
Temperatuurregelsensor |
10K NTC (standaard B-waarde: 3950) |
|
Nauwkeurigheid van de temperatuurregeling |
0,01° |
|
Nauwkeurigheid van de temperatuur instellen |
0,01° |
|
Meetbereik temperatuurregeling |
-60°C tot +170°C |
|
Controle temperatuurbereik |
-20°C tot +100°C |
|
Standaard fabrieksinstelling |
25°C |
Toonaangevende miniaturisatie
Met een afmeting van slechts 4 cm * 4 cm * 1,28 cm is dit bord een van de kleinste die verkrijgbaar is, waardoor het de perfecte keuze is voor optische modules met hoge dichtheid en draagbare precisie-instrumenten.
Extreme precisiecontrole
Geïntegreerde PID-algoritmen en een speciaal besturings-IC bereiken een temperatuurnauwkeurigheid tot 0,01 °C en ondersteunen de meest gebruikte 10 kΩ NTC-sensoren.
Ultrahoge efficiëntie van de bestuurder
Met een efficiëntie van meer dan 95% vermindert de controller het energieverbruik van het systeem en de zelfopwarming aanzienlijk, waardoor de prestaties van traditionele lineaire drivers effectief worden verdubbeld.
Continu stabiele output
De continue uitgangsaandrijving zorgt voor een soepele stroom gedurende de hele regelcyclus, waardoor thermische schokken worden voorkomen en de levensduur van delicate Micro TEC's wordt verlengd.
Geavanceerde ruisonderdrukking
Geoptimaliseerde driverlogica minimaliseert de stroomrimpeling en voorkomt elektromagnetische interferentie met gevoelige aangrenzende componenten zoals laserdiodes of sensoren.
Uitgebreide veiligheidsbescherming
Beschikt over ingebouwde overstroom-, overspannings- en temperatuurbegrenzingsbeveiliging, naast TEC open-/kortsluitingsdetectie voor betrouwbare werking op lange termijn.
Gevoelige sensorbehuizing: wordt gebruikt voor het koelen van infrarooddetectoren en CCD-sensoren in compacte beeldvormingssystemen om thermische ruis te verminderen en de signaalhelderheid te verbeteren.
Vraag: Hoe gaat de TCB-SS om met de warmteafvoer, gezien zijn ultracompacte formaat?
A: Omdat de TCB-SS Temp Controller met ultracompact formaat en ontworpen voor Micro TEC's een driverefficiëntie van meer dan 95% heeft, wordt er zeer weinig energie verspild als warmte. Dankzij dit ontwerp met lage zelfverhitting kan het bord betrouwbaar functioneren, zelfs in kleine ruimtes zonder grote koellichamen.
Vraag: Is deze controller compatibel met standaard 10kΩ NTC-sensoren?
EEN: Ja. De TCB-SS is speciaal gekalibreerd voor de meest voorkomende 10kΩ NTC-temperatuursensoren en biedt een interface met hoge resolutie voor realtime monitoring en feedback.
Vraag: Welke beschermingsmaatregelen zijn er getroffen voor de aangesloten Micro TEC?
A: De TCB-SS temperatuurregelaar met ultracompact formaat en ontworpen voor Micro TEC's bevat ingebouwde detectie voor open circuits en kortsluitingen, evenals spannings- en stroomlimieten om ervoor te zorgen dat de thermo-elektrische koeler nooit buiten zijn veilige bedrijfsparameters wordt aangedreven.
1. X-Meritan beschikt over jarenlange technologische accumulatie en kernoctrooien op het gebied van nauwkeurige temperatuurregeling, ondersteund door een toonaangevend R&D-team en voortdurende innovatie.
2. We controleren nauwgezet elke stap van het proces in onze fabriek, van de inkoop van grondstoffen tot het testen in meerdere fasen, om ervoor te zorgen dat elke TCB-SS-temperatuurregelaar met ultracompact formaat en ontworpen voor Micro TEC's voldoet aan industriële normen.
3. Geïntegreerde interne productie: als professionele fabrikant controleren wij de productie- en testapparatuur die voor onze microcontrollers wordt gebruikt, waardoor we toekomstgerichte oplossingen kunnen bieden die aan de individuele behoeften van de klant voldoen.
4. We hebben langdurige partnerschappen opgebouwd met internationale toplogistiekbedrijven, die lucht-, expres- en zeevrachtopties aanbieden om aan verschillende kosten- en tijdschema-eisen voor onze mondiale partners te voldoen.
