Assemblages met micro-thermo-elektrische koelerszijn een kritische oplossing geworden voor industrieën die compact, nauwkeurig en betrouwbaar temperatuurbeheer vereisen. Van infrarooddetectoren en lasersystemen tot medische beeldapparatuur en industriële sensoren: deze koelconstructies helpen bij het stabiliseren van temperatuurgevoelige componenten, terwijl ze de systeemprestaties verbeteren en de operationele levensduur verlengen.
In dit artikel wordt uitgelegd hoe micro-thermo-elektrische koelsystemen werken, hun voordelen, algemene industriële toepassingen, belangrijke ontwerpoverwegingen, materiaalkeuze, thermische uitdagingen en toekomstige ontwikkelingstrends. Het biedt ook praktische richtlijnen voor ingenieurs, OEM-kopers en systeemontwerpers die op zoek zijn naar betrouwbare oplossingen voor thermisch beheer.

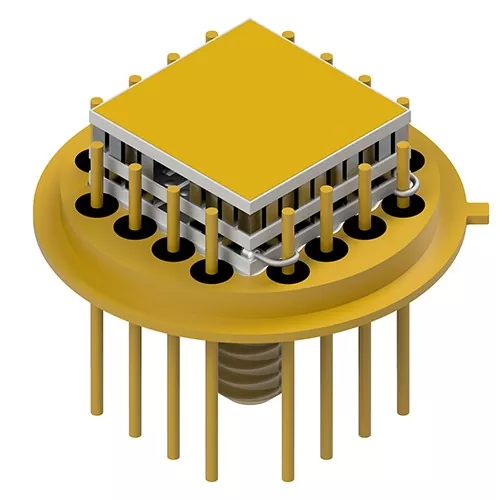

Assemblages met micro-thermo-elektrische koelers zijn compacte thermische beheersystemen die zijn ontworpen om de temperatuur van zeer gevoelige elektronische en optische componenten nauwkeurig te regelen. Deze assemblages integreren doorgaans micro-thermo-elektrische modules, koellichamen, sensoren, thermische interfacematerialen en elektronische besturingscircuits in één compact pakket.
In tegenstelling tot conventionele koelsystemen die afhankelijk zijn van compressoren en koelmiddelen, gebruiken thermo-elektrische koelers het Peltier-effect om warmte van de ene kant van het apparaat naar de andere over te dragen wanneer elektrische stroom door halfgeleidermaterialen stroomt.
Micro-thermo-elektrische koelassemblages zijn vooral waardevol in toepassingen waarbij:
Deze systemen worden gewoonlijk geïntegreerd in infraroodsensoren, laserdiodes, CCD-camera's, biomedische instrumenten, ruimtevaartdetectoren en optische communicatieapparatuur.
Het belangrijkste werkingsprincipe achter micro-thermo-elektrische koelers is het thermo-elektrische effect. Wanneer gelijkstroom door halfgeleiderovergangen gaat, wordt aan de ene kant warmte geabsorbeerd en aan de andere kant vrijgegeven.
De koude kant koelt het doelonderdeel af, terwijl de hete kant de warmte afvoert via een koellichaam of thermische verspreider.
| Onderdeel | Functie |
|---|---|
| Thermo-elektrische module | Brengt warmte over met behulp van elektrische stroom |
| Koellichaam | Verdrijft de warmte van de hete kant |
| Temperatuursensor | Bewaakt de systeemtemperatuur |
| Controllercircuit | Reguleert de koelprestaties |
| Thermisch interfacemateriaal | Verbetert de efficiëntie van de warmteoverdracht |
Omdat de koelrespons elektrisch wordt geregeld, kunnen deze assemblages een extreem nauwkeurige temperatuurregeling bereiken binnen fracties van een graad Celsius.
Micro-thermo-elektrische koelsystemen bieden meerdere voordelen die traditionele koelmethoden vaak niet kunnen bereiken.
Micro TEC-assemblages zijn zeer compact, waardoor ze geschikt zijn voor draagbare elektronica, geminiaturiseerde sensoren en apparatuur met beperkte ruimte.
Deze assemblages bieden een zeer stabiele temperatuurregeling, wat essentieel is voor de nauwkeurigheid van de detector en de optische stabiliteit.
De afwezigheid van compressoren of mechanische componenten vermindert trillingen, lawaai en onderhoudsvereisten.
Micro-thermo-elektrische systemen kunnen de temperatuur snel aanpassen op basis van dynamische bedrijfsomstandigheden.
Bijkomende voordelen zijn onder meer een langere levensduur van het systeem, lagere onderhoudskosten, minder besmettingsrisico's en een betrouwbare werking onder zware omgevingsomstandigheden.
Constructies met micro-thermo-elektrische koelers worden veel gebruikt in industrieën die afhankelijk zijn van thermische precisie en stabiele bedrijfsomstandigheden.
| Industrie | Typische toepassingen |
|---|---|
| Medische apparatuur | PCR-systemen, beelddetectoren, biosensoren |
| Fotonica | Laserdiodes, optische zendontvangers |
| Defensie en ruimtevaart | Infraroodbeeldvorming, nachtzichtsystemen |
| Wetenschappelijk onderzoek | Precisiedetectoren en analytische instrumenten |
| Telecommunicatie | Glasvezeltransmissiemodules |
| Industriële automatisering | Zeer nauwkeurige sensoren en inspectiesystemen |
De groeiende vraag naar geminiaturiseerde elektronica en geavanceerde optische systemen blijft zorgen voor een snelle acceptatie van thermo-elektrische koelsystemen wereldwijd.
Een hoogwaardig thermo-elektrisch koelsamenstel combineert meerdere technische elementen tot een geïntegreerde oplossing.
Het algehele ontwerp van de assemblage moet een evenwicht bieden tussen koelefficiëntie, thermische weerstand, elektrisch energieverbruik en fysieke afmetingen.
Zorgvuldige systeemintegratie helpt thermische lekkage, condensatie en prestatie-instabiliteit te voorkomen.
Het selecteren van de juiste micro-thermo-elektrische koelconstructie vereist het evalueren van meerdere thermische en operationele factoren.
Ingenieurs moeten zorgvuldig beoordelen:
Een onjuiste selectie kan leiden tot onvoldoende koeling, thermische instabiliteit, condensatieschade of overmatig stroomverbruik.
Voor zeer gevoelige detectortoepassingen bieden op maat ontworpen assemblages vaak betere prestaties dan standaard kant-en-klare modules, omdat ze de thermische paden optimaliseren en mechanische spanning minimaliseren.
Hoewel micro-thermo-elektrische assemblages uitzonderlijke precisie bieden, moeten er verschillende technische uitdagingen worden aangepakt.
Wanneer de temperatuur onder het dauwpunt van de omgeving daalt, kan vochtcondensatie optreden en mogelijk gevoelige elektronica beschadigen.
Efficiënte afvoer van warmte aan de hete kant is van cruciaal belang. Een slechte warmteafvoer vermindert de koelefficiëntie en kan het systeem oververhitten.
Herhaalde verwarmings- en koelcycli kunnen mechanische spanning veroorzaken in soldeerverbindingen en halfgeleidermaterialen.
Micro-thermo-elektrische koelers zijn niet altijd even energiezuinig als compressorgebaseerde systemen voor grote koelbelastingen. Een goede systeemoptimalisatie is essentieel.
Geavanceerde thermische simulatie en een zorgvuldig assemblageontwerp helpen deze risico's te minimaliseren en tegelijkertijd de betrouwbaarheid op de lange termijn te verbeteren.
Materiaalkeuze speelt een belangrijke rol in de efficiëntie en duurzaamheid van thermo-elektrische koelassemblages.
| Materiaal | Doel |
|---|---|
| Bismuttelluride | Hoge thermo-elektrische efficiëntie |
| Aluminiumnitride | Uitstekende thermische geleidbaarheid en isolatie |
| Koper | Efficiënte warmteoverdracht |
| Keramische substraten | Elektrische isolatie en structurele stabiliteit |
| Grafiet thermische pads | Verbeterde interface-warmtegeleiding |
Moderne materiaaltechniek blijft de koelefficiëntie, het miniaturisatievermogen en de duurzaamheid op de lange termijn verbeteren.
| Functie | Micro-thermo-elektrische koeling | Traditionele compressorkoeling |
|---|---|---|
| Lawaai | Stil | Mechanisch geluid aanwezig |
| Trillingen | Geen | Mogelijke trillingen |
| Maat | Compact | Grotere systemen |
| Precisie | Zeer hoog | Gematigd |
| Onderhoud | Laag | Hoger |
| Koelmiddelen | Niet vereist | Vereist |
Voor compacte, uiterst nauwkeurige systemen bieden thermo-elektrische assemblages vaak superieure prestaties ondanks een iets lagere grootschalige koelefficiëntie.
De toekomst van micro-thermo-elektrische koelsystemen is sterk verbonden met de vooruitgang op het gebied van geminiaturiseerde elektronica, kunstmatige intelligentiesystemen, ruimtevaartinstrumentatie en optische communicatietechnologieën van de volgende generatie.
Opkomende trends zijn onder meer:
Naarmate precisie-elektronica zich blijft ontwikkelen, zullen de vereisten voor thermische stabiliteit nog veeleisender worden, waardoor het belang van geavanceerde micro-thermo-elektrische assemblages verder toeneemt.
Ja. Afhankelijk van het systeemontwerp en de thermische belasting kunnen veel thermo-elektrische assemblages temperaturen onder 0°C bereiken.
Ja. Omdat ze geen bewegende delen bevatten, bieden ze vaak een uitstekende betrouwbaarheid op de lange termijn met minimaal onderhoud.
Medische beeldvorming, ruimtevaart, fotonica, telecommunicatie, industriële automatisering en wetenschappelijke instrumenten zijn allemaal sterk afhankelijk van nauwkeurige thermo-elektrische koeling.
Absoluut. Veel fabrikanten leveren op maat gemaakte koelassemblages die zijn geoptimaliseerd voor specifieke thermische belastingen, afmetingen, omgevingsomstandigheden en integratievereisten.
De prestaties van het koellichaam zijn uiterst belangrijk omdat inefficiënte warmteafvoer de koelefficiëntie en de algehele systeemstabiliteit dramatisch kan verminderen.
Assemblages met micro-thermo-elektrische koelers zijn een onmisbare technologie geworden voor moderne precisie-elektronica en thermische beheersystemen. Hun compacte structuur, trillingsvrije werking, nauwkeurige temperatuurregeling en lange operationele levensduur maken ze ideaal voor veeleisende toepassingen in tal van industrieën.
Naarmate de technologie zich blijft ontwikkelen in de richting van een hogere integratiedichtheid en grotere thermische gevoeligheid, zullen professioneel ontworpen thermo-elektrische koelsystemen een nog crucialere rol spelen bij het handhaven van prestatiestabiliteit en betrouwbaarheid van apparatuur.
